Wikingerstadt
Haithabu
Im Auftrag der Firma Pflug
Gomaringen wurden Daten für die Herstellung eines Stadtmodells
der historischen Wikinger-Siedlung Haithabu bei Schleswig
aufbereitet. Das Modell ist Teil der von Space4, Stuttgart
überarbeiteten Ausstellung im nahen Wikinger Museum Haithabu bei
Schleswig. Optimiert wurde zunächst das digitale Höhenmodell für
die CNC-Fertigung.

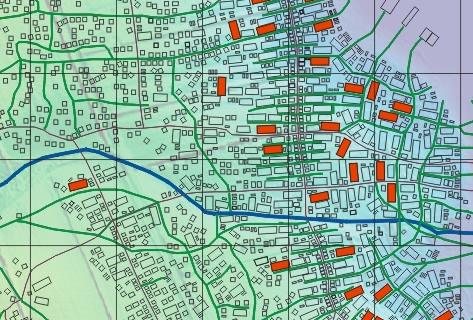

Aufwändig gestaltete sich die systematische
Aufbereitung der Siedlungsdaten für die Oberflächengestaltung des
Modells. Vom Modellbauer war eine detaillierte Infrastruktur aus
Wällen, Gräben, Wegen und Hafenanlagen sowie mehr als 2500, zum Teil
sehr kleine Hausobjekte zu platzieren.

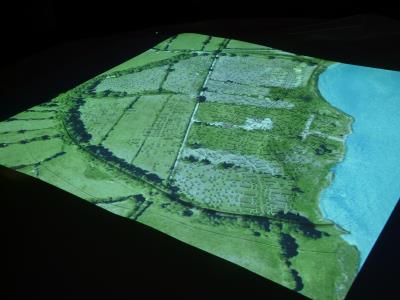

Landschaftsmodell
Bei der Aufbereitung des Digitalen Höhenmodells
stand der "Rückbau" der heutigen Oberflächenmerkmale zugunsten des
vermutlichen historischen Bestandes im Vordergrund. Diese Eingriffe
in den digitalen Datensatz waren um so deutlicher nötig, weil ein
besonders hochauflösendes Geländemodell mit 1 Meter Rasterweite zur
Verfügung stand, das auch noch kleinere
morphologische Merkmale wie Feldgräben, Hecken,
Straßen und Häuser detailliert nachzeichnet, die ausschließlich
moderner Natur sind. Diese galt es zu entfernen. Ebenso entsprach
der ausgeprägte Umfassungswall sowie der nach Westen gerichtete
Verbindungswall nicht der um 800 vermuteten Geometrie. Beide wurden
allerdings mechanisch entfernt und beim Modellbau durch korrekter
proportionierte Elemente ersetzt.

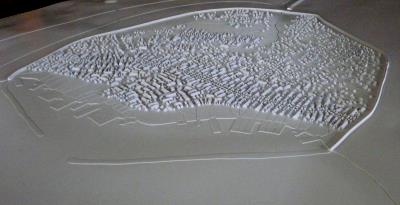

Gestaltetes
Modell
Auf Basis der von QUOMODO geleisteten
Datenaufbereitung und Programmierung entsprechender Positionshilfen
für den Modellbauer, konnte die Oberflächengestaltung vorgenommen
werden. Erhabene Objekte wie
Häuser, Wälle und Hafenanlagen wurden
individuell aufgebracht. Eingetiefte Strukturen wie Wege, Wallgräben
sowie ein Wasserlauf wurden in die CNC-bearbeitete Großfläche
eingefräst. In Abstimmung mit den verantwortlichen Archäologen
konnten Lösungen für bauliche Details gefunden werden, die sich erst
bei der faktischen Konstruktion als kritisch erwiesen.
